350攪拌機電路圖詳情分析

購買完攪拌機，安裝電路也是很重要的一項，但是很多用戶沒有經驗，不知道該如何安裝電路，下面小編來為大家總結了350攪拌機電路圖詳情分析，可供大家參考。

350攪拌機電路圖詳情分析：

電路工作原理：

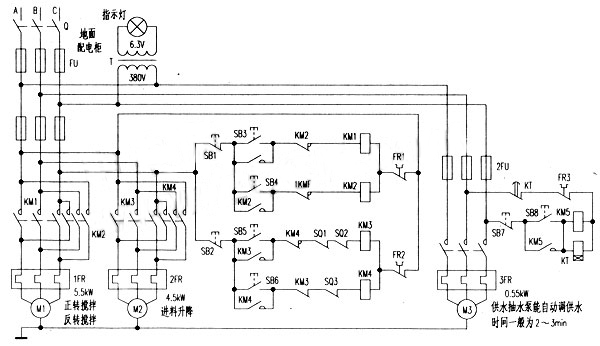

附圖為典型的350混凝土攪拌機控制電路。圖中的M1是攪拌電動機，M2是進料升降機，M3是供水泵電動機。當電動機正轉時，進行攪拌操作；反轉時，進行出料操作。

進料升降的電路控制：

把原料水泥、砂子和石子按1：2：3的比例配好后，倒入送斗內，按一下上升按鈕SB5，KM3得電吸合后會自動上鎖，其中主觸點接通M2電源，M2正轉，料斗上升，當上升到規定的高度后，料斗擋鐵會碰撞上升限位的開關SQl和SQ2，使接觸器KM3自動斷電釋放，料斗傾斜把料倒入攪拌機內。然后按下下降按鈕SB6，KM4得電吸合并自鎖，其主觸點逆序接通M2電源，使M2反轉，卷?yè)P(yáng)系統帶動料斗下降，待下降到料斗口與地面平時，擋鐵又碰撞下降限位開關SQ3，使接觸器KM4斷電釋放，料斗停止下降，為下次上料做好準備。

供水控制：

待上料完畢后，料斗停止下降，按下水泵啟動按鈕SB8，使接觸器KM5得電吸合并自鎖，其主觸點接通水泵電動機M3的電源，M3啟動，向攪拌機內供水，同時時間繼電器KT也得電吸合，待供水時間到(按水與原料的比例，調整時間繼電器的延遲時間，一般為2～3分鐘)，肘間繼電器的常閉延時斷開的觸點斷開，使接觸器KM5斷電釋放，水泵電動機停止。也可根據供水的情況，手動按下停止按鈕SB7，停止供水。

攪拌和出料控制電路：

待停止供水后，按下攪拌啟動按鈕SB3，攪拌控制接觸器KMl得電吸合自鎖，正相序接通攪拌機的M1的電源，攪拌機開始攪拌，待攪拌均勻后，按下停止按鈕SBl攪拌機停止。這時如需出料可把送料的車斗放在錐形出料口處，按下出料按鈕SB4，KM2得電吸合并自鎖，其主觸點反相序接通M1電源，M1反轉把攪拌好的混凝土泥漿自動攪拌出來。待出料完或運料車裝滿后，按下停止按鈕SBl，KM2斷電釋放，M1停止轉動和出料。

保護環節：

①電源開關Q裝在攪拌機的旁邊的配電箱內，它一方面用于控制總電源供給，另一方面用于出現機械性電器故障時緊急停電用。②三臺電動機設有短路保護、長期過載保護、接地保護。③料斗設有升降限位保護。④為防止電源短路，正反轉接觸器間設有互鎖保護。⑤電源指示燈，指示電源電路通斷狀態。
