攪拌系統

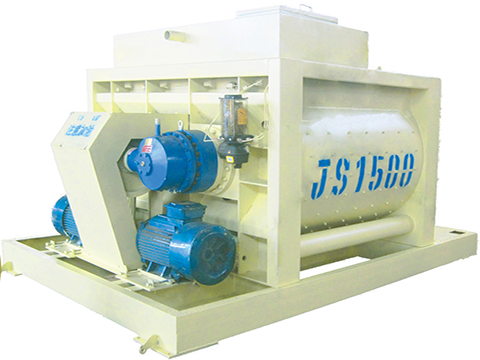

攪拌系統由電動機、皮帶輪、減速器、開式齒輪、攪拌筒攪拌裝置、供油裝置等組成。電動機徑直與擺線針減速器相接，減速器兩輸出軸經兩對開式齒輪帶動兩根水平配置的攪拌軸反向等速回轉。

上料系統

上料系統由卷?yè)P(yáng)機構、上料龍架、料斗、進料嘴等組成。制動電動機經減速器帶動卷筒轉動，鋼絲繩經滑輪牽引料斗沿上料架軌道爬升，當爬升至預設高度時，料斗底部斗門上的一對滾輪進入上料架水軌道，斗門自動打開，物料經過進料嘴投入攪拌筒內。

卸料系統

卸料系統由卸料門、氣泵、換向閥、分氣閥、氣缸、電氣等機構組成。卸料門在1500攪拌機底部，通過氣缸控制氣動卸料及卸料門的開閉位置，通過調整密封條的位置可保證卸料門密封。1500攪拌機卸料手動操作桿是為臨時停電時應急卸料和氣缸失靈時卸料之用，平時應將其拆下，以防傷人。

電氣系統

1500攪拌機的電氣線路有空氣開關、熔斷器、熱繼電器，有短路保護、過載保護的功能。控制按鈕及空氣開關手柄和指示燈均在配電箱門上，并設有門鎖。按鈕上有防護罩。
